580KW重油发直流直流电动机组机并机柜输电线路电力图机理：由充值器AC220V/DC24V，给予发直流直流电动机组机有效调节板所使用效果主机电源DC24V。发直流直流电动机组机进行后由KA5交换220V后面继电嚣效果某个进行的的讯号。重油发直流直流电动机组机有效调节板确认的的讯号电路把发直流直流电动机组机的电阻值、电阻值，几率，转动速度等发直流直流电动机组机的种种基本参数的的讯号评议到有效调节板，由有效调节板散发指令表。   当静音火力发三相异步电机的发动后，把电送往调控旋钮柜上方的主母排。调控器采用设备监察可达某种状态发动燃料调控，开机无法调控，采用DC24V按钮旋钮产品读取讯号。火力发三相异步电机的调控器采用相直流电压监测方案站二次回路，监测方案站到充分考虑高压高压短路器发动相直流电压，调控器采用KA3按钮旋钮产品读取分闸讯号，合上主调控旋钮断路，高压高压短路器分闸后分闸标示灯亮。当调控设备应该分闸的期间，采用KA3分闸按钮旋钮产品读取分闸讯号，主调控旋钮高压高压短路器分闸，高压高压短路器分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主开关按钮柜
数字序号	各称	主要参数规格尺寸	的单位	使用量	公司
1	多功能式架构塑壳断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	生产发交流接触器组有效控制模块	HGM9510	只	2	众智
3	交流电供电功能	BAC06A	只	2	众智
4	大中型后面保险丝广西顶博发电机组制造	HH52P    DC24V	只	8	正泰
5	长安小型里头继小家电	HH52P AC220V	只	2	正泰
6	熔断机制器	RT14-20/6A	套	16	正泰
7	移动交通信号灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	保护接地铜排	TMY-60*6	米	2	国优
13	绝缘性子	椭圆形，桔红色，M10	只	12	海坦
14	装修辅材		台	2	国优

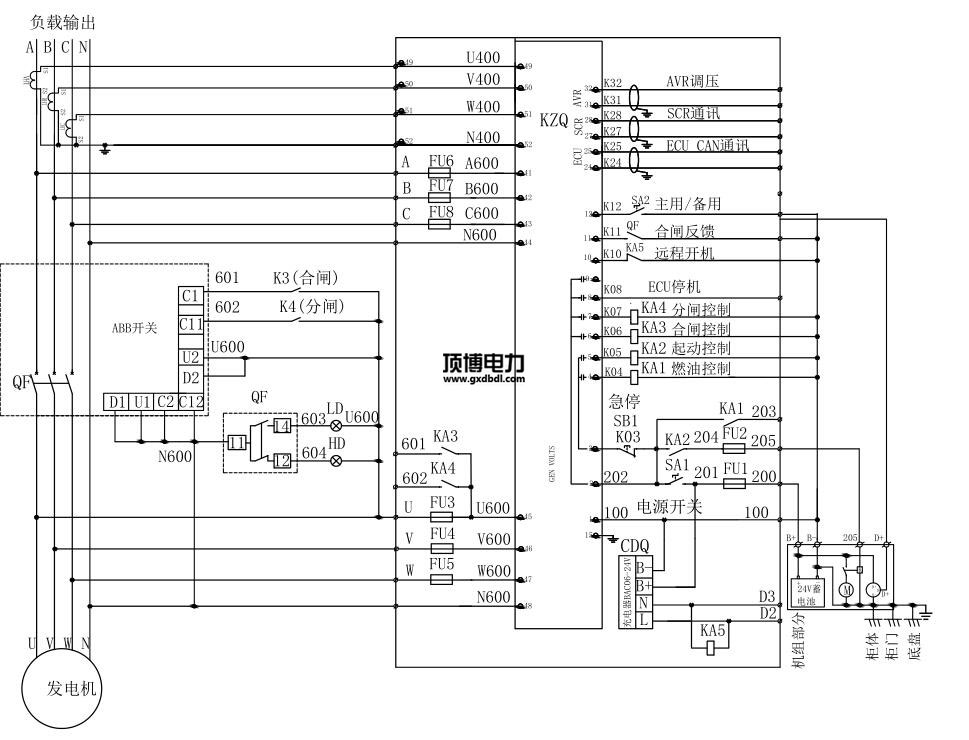

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.ntzc888.cn
